概述及主要用途：

开式齿喷射润滑系统适用于冶金工业、矿山开采、混凝土、钢材、电力工程等领域的大型齿轮副的润滑，如：球磨机、捞渣机、烘干机、棒磨机、水泥回转窑等。齿轮润滑总宽范围从50mm到1.06m，依据不同的齿轮总宽，可以挑选1至8个喷头构成系统，以达到较好的润滑效果。开式齿轮系统分成两线喷雾系统和单线喷雾系统,依据储油桶大少也可分成内藏式油桶和外置式二种，本系统应用PLC处理控制，具备工作和时间间隔自由设计作用，工作监控设备是不是正常工作并及时放出报警讯号。本系统的特征是工作性能稳定性强，设计简单，不用工作人员常時间照护。

工作原理及设备构成：

1、当齿轮每一次開始运转时，系统进入第一位循环工作周期，開始供油工作。

2、到第2个循环周期时电控的记时器到了设定的時间，2个控制气路的电磁阀开启。泵开始工作，定量的润滑剂从多路阀传至每一个喷头，空气通过气管到喷头，雾化润滑剂并且開始喷雾。

3、泵持续的运输润滑剂到油管，当时间控制器达到电控所事先设定的数值，控制泵气源的电磁阀关掉。

4、泵终止出油后，控制喷头气源的电磁阀会持续通气，让系统持续吹气，時间99秒内可调，避免喷头阻塞。当系统的后吹动作完成后，系统会停止工作直至另1个周期再開始。

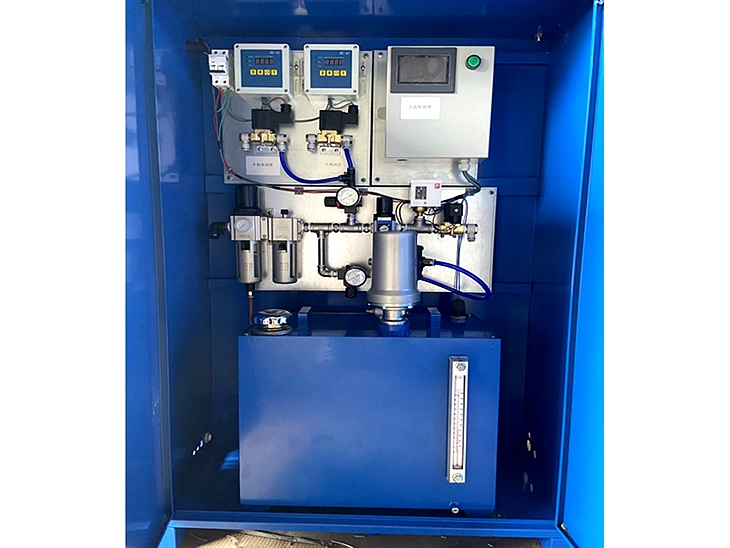

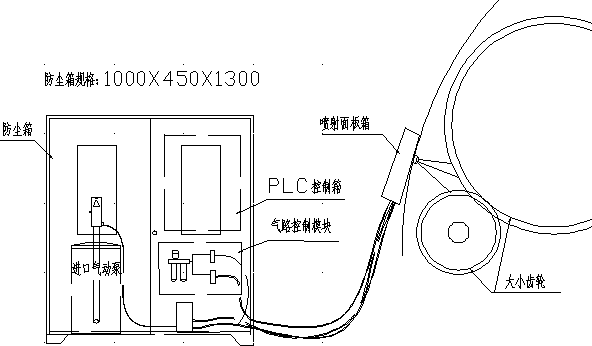

设备构成：单线喷雾设备系统图

喷头安裝规格尺寸及标准：

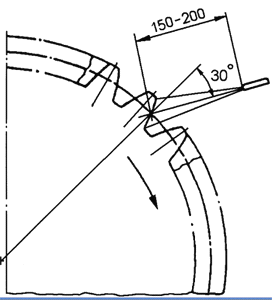

喷头杆在开式齿轴保护罩上的安裝位置及安裝角度，对齿轴的润滑效果有较大影响。通常状况下尽量将油雾喷射在小齿轮的啮合面上，但一定是受压的啮合面上。按照下图所示标准合理安裝：

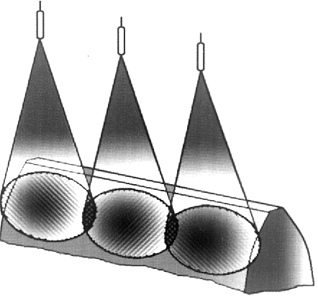

喷射角度30度，喷射间距可依据現场调整！可适度拉远距离。

假如齿轴需要正反向旋转，则应在两个旋转方向独立安置喷头。喷头假如只可以安裝在齿轴下半部，要注意防止齿轴上的油脂溅落在喷头上，防止影响喷头的正常工作。

设备工作说明：

在泵的气路中的油雾器加适当的10#润滑油，调整调压阀使气路的压力为0.28兆帕。

拆开泵供输油管到阀块的接头，随后起动泵，直至管道中充满油剂。可以手动电控使泵停止工作，重新接上泵和阀块之间的接头。

分配器中的每一个柱塞运动的顺序由上一次的工作結果决定。每一个柱塞必须详细完成它的动作后，另1个柱塞才会运动。每一个循环后循环开关发一次信号，在泵和分配器之间的电磁阀可以调整主油路的流量进而控制系统运作周期的時间。周期假如太快会造成齿轴的某1个面油量太多。

在系统开始工作以前，为了使齿轴面遮盖油膜，必须预旋转齿轴，同时使系统持续喷雾某些周期，才可以达到理想的效果。因为此系统的设计主要是为了补偿润滑油的损失。

调整喷雾气路的气压使之在0.42兆帕至0.56兆帕之间，使系统达到较好运行状态。

系统喷雾的頻率由齿轴的线速度及润滑剂等要素相关，开始的頻率通常的球磨机推荐每一次一百八十分鐘，某些低速的齿轴，如回转窑的外齿轴为每一次360分鐘。最后的頻率在于齿轴的回转頻率。当目测齿轴表面基本附满油膜随后调整使頻率变慢。
