隔膜泵加药机是我们公司研发的以压缩气体为驱动力、用以调节运输各类液态药物的新式加药机，该加药机因为其关键部件脉动加药计量泵的新奇设计而有别于目前市場上的其它相似设备。该加药机可运用于各类液态药物的定量自動加上和计量，特别适用于各类浸蚀、带颗粒状的、高粘度、容易挥发、易燃性、有毒的液体。该新式加药机可替代传统模式的电磁阀式自動加药机应用。

（1）、设备构成及作用

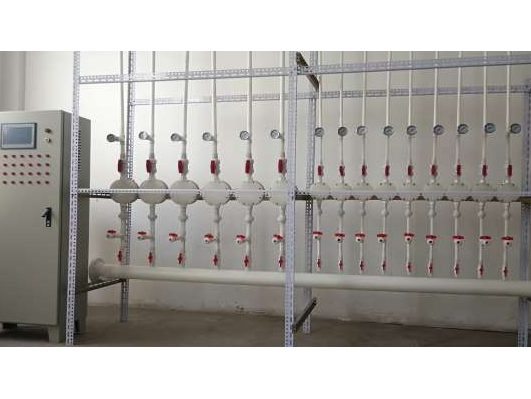

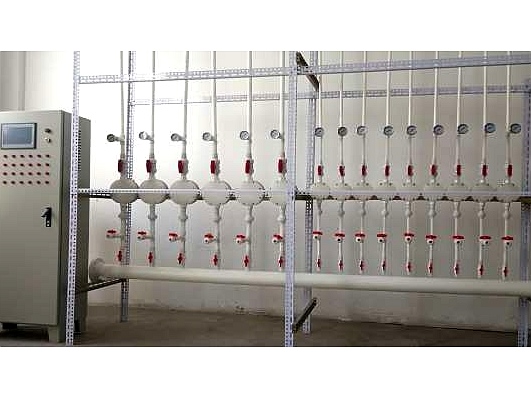

该加药机由调节主机、脉动加药计量泵、供气系统及相关附件构成。

调节主机为立柱式机柜（或控制柜），内装西门子可编程控制器、施耐德开关电源，中间继电器等电气元器件。在立柜的正面安裝了触摸显示屏（或将触摸显示屏置放于方便使用的位置），具体的操作在触摸显示屏或远程计算机上均可以完成。在应用上可以持续、均匀、准确的加上药物。在操作上也是简洁好用，中文操作面板，具备加药量校准、统计分析、累积、数据分析、报表、警报提醒等健全的作用设置，并装有開放的通信接口，可便捷地与选厂自控系统对接。

加药机主机还具备自動累积膜片的动作频次、以及电磁换向阀的动作频次，并在触摸显示屏上显示，当累积量超出经验寿命值（可设置）时，系统会自動传出警示提醒。对储药罐高低液位进行检验，超限额自動声光报警。

脉动加药计量泵泵体选用PP塑料加工而成，内嵌四氟单向止回阀，膜片为F46(特氟龙)材质，能非常好地耐酸性、耐碱性以及有机溶液的浸蚀。

（2）、加药量调节原理

该加药机的关键部件是脉动加药计量泵。脉动加药计量泵的原理同机械隔膜计量泵。加药计量泵制成之后，其膜片的行程是确定的，进而膜片每动作一次泵腔内的体积变化是一定的，由PLC依据需要的加药量自動计算出动作频次，进而调节脉动加药计量泵的动作頻率，就可以实现对流量的调节。

脉动加药计量泵调节原理图也相似于气动隔膜泵，但现市場上的气动隔膜泵是根据调节供气

压力的大小来调节其流量的，压力太大时膜片往复式动作的頻率就快，泵的流量就大，相反流量就小。而在具体运用中因为压力和流量之间沒有可用的换算公式，因此难以根据压力来准确地调节其流量的大小。此外在泵送同样流量液态的情况下，市場上的气动隔膜泵耗气量远远超过该新式脉动加药计量泵，因此其能耗低。

（3）、应用范围

*添加选矿药剂：黄药、黑药、2#油、硅酸钠、淀粉、石灰浆等。

*添加水处理剂：高分子混凝剂、水质稳定剂、各类矾液等。

*添加各类有毒、易燃性、容易挥发液體,强酸、强碱、强浸蚀液體。

*添加各类高溫液體，至高可以达到90°C。

（4）、技术参数

a、电源AC380V，50Hz；输出功率：依据加药点数及加药量确认。b、吸程：3米；扬程：30米。

c、加药量：1-32000毫升/分/点，依据需要配制不同规格的加药计量泵，再大的量可以多泵并接。

d、驱动气压：0.3-0.7兆帕。

e、控制主机留有电力线通信通信接口（或ProfibusDP接口），有利于与自控系统对接。

（5）、与传统电磁阀加药机相比较优点和缺点：

a、不用落差，药剂可以直接传至高位，省掉药剂提升泵和高空間要求。

b、加药机具备自吸式作用，安裝灵便、简易，可直接从储药槽吸药，不用恒定给药箱。c、加药计量泵做成后容量固定，泵数计量法精确度高，不会受到液位及黏度变化影响。而且可以

运输含颗粒物的液體，管道不易阻塞。

d、脉动加药计量泵选用压缩气体作动力，不会超温，因为排气时是一个胀大受热的过程，气动泵工作时溫度是下降的，而且无有毒气体排出。气动加药计量泵不用电力作动力，因此运作时不会形成电火花，优良接地后又可以避免形成静电火花，具备很好的安防作用。

e、与药剂触碰构件均为防腐蚀材料，耐腐蚀特性高。

f、构造简易、易耗配件少，后期维护成本费用低；体型小便于移动，占地总面积小，不用地基或架高平台，安裝简易经济。

缺陷：购买成本较高，需要压缩气体为动力，耗能较电磁阀式加药机高。

（7）、与计量泵相比较优点

a、直接执行PLC輸出的开关命令（不用变频调速器、冲程控制器等），控制简易、成本低。b、沒有机械结构构件，故障少、维护运作成本低。

脉动加药机的膜片、电磁换向阀是易耗配件。

膜片的使用期限频次通常在800万~2000万次左右，用以浮选药剂加药每分的动作频次不会超出30次，若按800万次算，每一张膜片可持续应用180天；若按2000万次算，每一张膜片

可持续应用472天。

电磁换向阀：电磁换向阀的使用期限在1000万次-3000万次，至高动作頻率为5次/秒，

按每分动作30次计算，每台电磁换向阀可持续应用230-960天。
