矿井电子皮带秤组装步骤

　　矿井电子皮带秤能在煤矿业区域环境中正常的运作，对煤矿业的原料行和废碎料开展运送，提升煤矿业输送量，能够说成煤矿业工作的输送设备。皮带秤由数显式电话分机、重量传感器、开停机感应器构成，能合理操纵皮带秤。

　　基本原理：

　　重量传感器对测量的原料总流量讯号传输至矿井矿井皮带秤数显式电话分机、经数显式分机处理后开展计量检定表明，并将当场传动带的讯号、总流量、负荷、班生产量、累积量就地表明。

　　组装步骤：

　　1、数显式电话分机及开停机感应器组装：

　　维持电话分机到重量传感器间距在5米之内。

　　按任意应附的接线方法开展准确布线。

　　将该电子皮带秤电话分机的电源插头引至当场不断电开关电源接线端子上。

　　将秤体重量传感器电源线按图收到本安电源箱的端子排上。

　　将开停机感应器夹持在传动带电动机驱动力线任意火线和零线上，并将电源线收到本安电源箱端子排上。

　　2、重量传感器部位组装

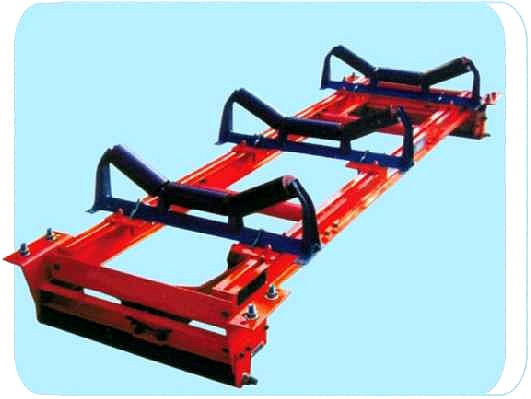

　　将大传动带刮起，把皮带秤的秤重架构放进大传动带固定支架内，并将前秤重横杆、后固定不动带座轴承开展串螺钉固定不动。

　　重量传感器上下u型小挂件、万向节各自固定不动到秤重架构、秤重横杆上，调节好上下均衡。

　　3、连电查验

　　矿井电子皮带秤组装完毕后，对比电气接线图再查验一次布线。确保各部位组装、布线准确后，可连电（工控主机送AC220V、数显式电话分机送）。连电后，对工控机开展各种操控，查验通信、各主要参数表明、表格储存等是不是正常的，不然对照材料。
